新产品简介

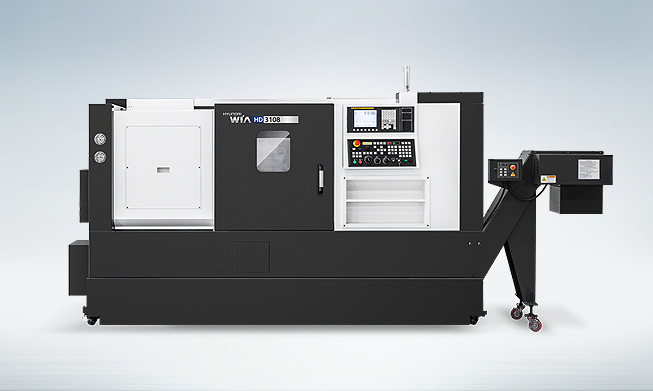

HD3108/3608 数控车削中心
数控车削中心HD系列, 由现代威亚根据多年的专业经验和最新技术设计制造,使该机成为能够最大限度地提高生产力和性能的车削中心。
高速、高刚性和高生产力 新一代的数控车削中心
- 采用箱式导轨, 可实现强力重切削特性
- 30°倾斜式整体式床身确保高刚性
- 优化设计的各单元结构最大限度减小热变形
- 同时机械结构便于实现高生产性作业
- 强劲的快移速度高达 : 30m/min (Z轴)
- 高可靠性的高精度高刚性伺服刀塔实现0.12秒/工位
- 人体工程学结构设计便于操作与维护

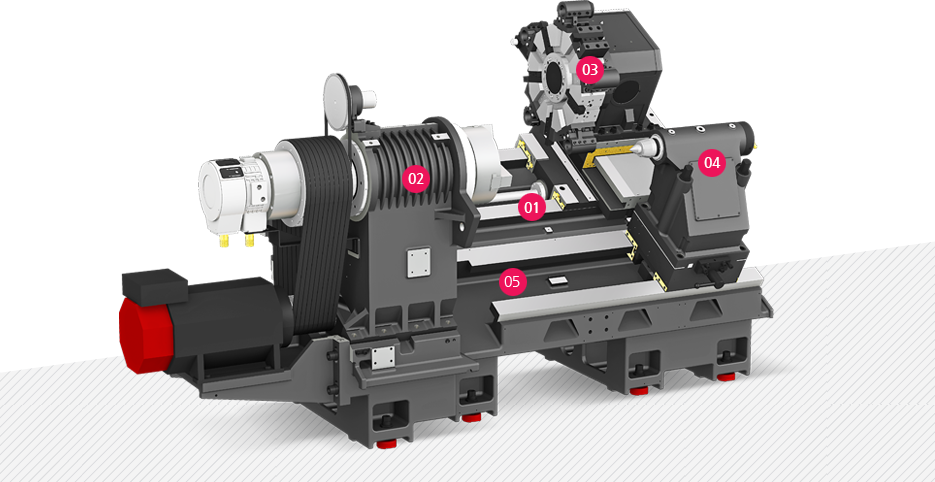

基本结构
具有最高生产效率的8英寸/ 10英寸重切削型数控车床
1箱式导轨
HD3108的所有的轴都采用箱式导轨设计, 具有更好的移动能力。箱式导轨具有强大的抵消重切削所造成的振动的能力。

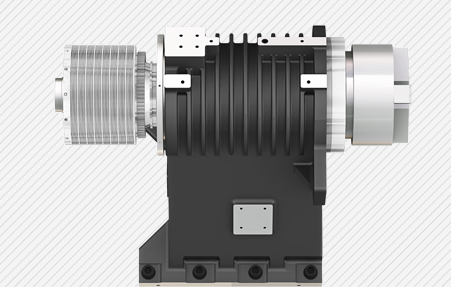

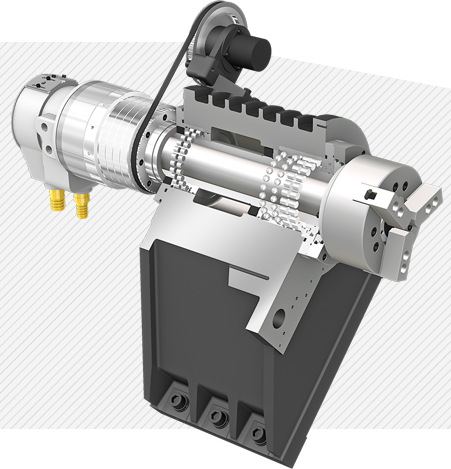

2主轴
通过采用对称的一体式基座和绝缘板防止主轴产生热量。这样, 即使在长时间加工过程中, 也会保持高精度。

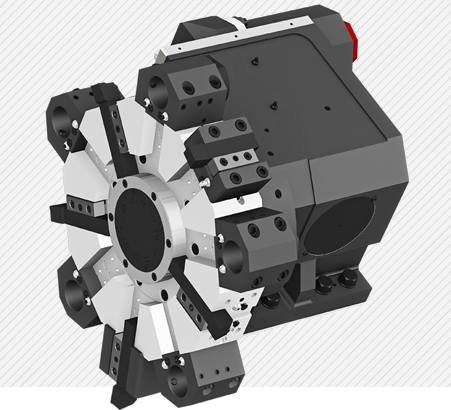

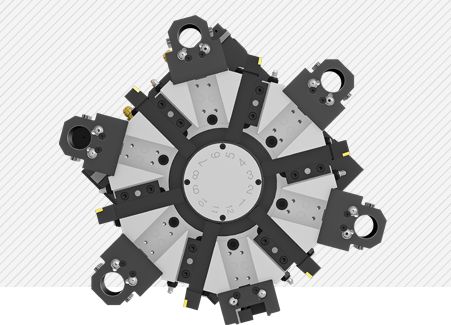

3刀塔
刀塔由伺服电机驱动, 分度速度高达0.12秒/工位。循环时间减少, 生产率提高。

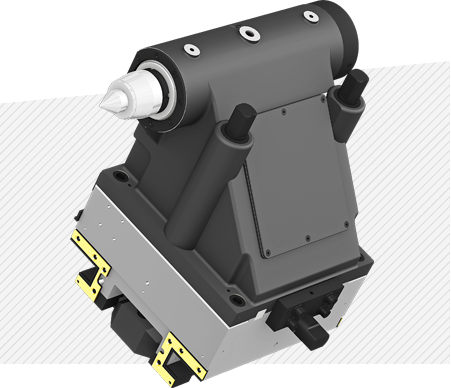

4尾座
尾座可以实现产品的高品质稳定加工, 其中套筒行程高达100mm。
类型 : MT#5 直径 : Ø100mm 行程 : 120mm
尾座增强刚性 : 推力 742kgf → 989kgf
5最优化的结构分析
通过结构分析优化主要单元结构，降低设备高度，重切削加工过程中也能维持床身的动态刚性。

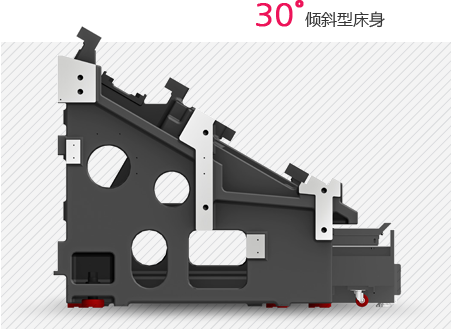

而且HD3108采用30̊倾斜型床身, 大幅提高了其加工稳定性。

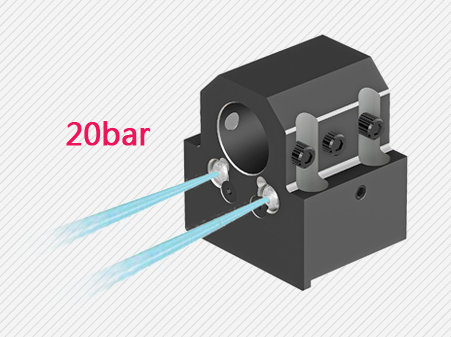

集成式切削液箱
冷却液箱安装在床身的前面, 以防止泄漏, 并通过使用高压冷却液保持稳定的加工。

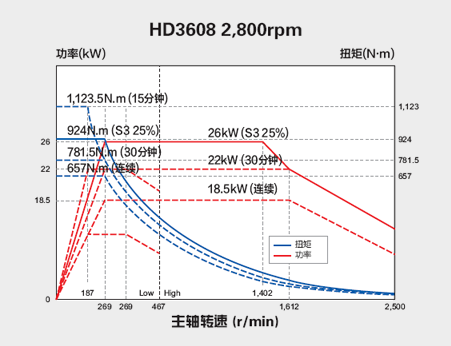

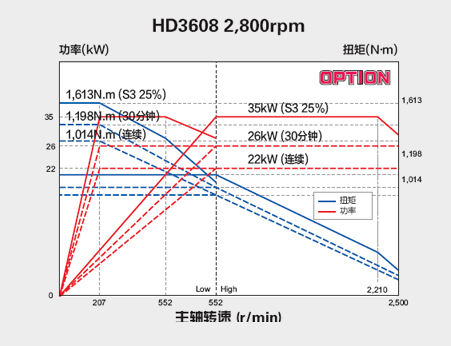

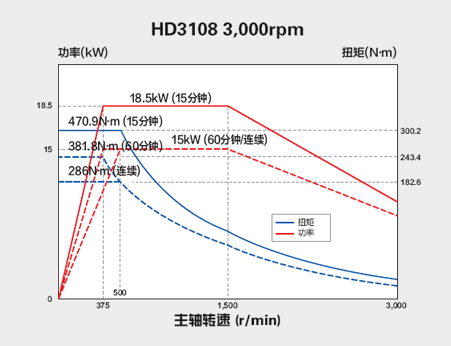

强大的切削能力和广泛的切削范围
| 快速移动速度(X/Z 轴) | 24/30 m/min |
| 行程(X/Z轴) | 265/680 mm |
