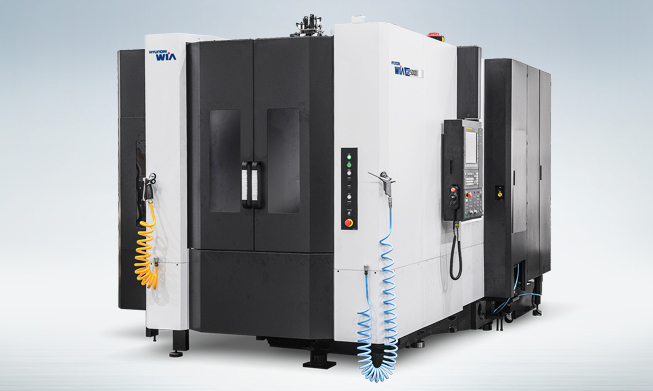

HS5000 II 高速, 新一代卧式加工中心
HS5000 II 卧式加工中心, 由现代威亚根据多年的专业经验和最新技术设计生产, 具 有高速度、高性能和最大化的生产力。
先进的机械设计，高精度的结构
- 15,000rpm 高性能内置式主轴
- 快速移动 : 60m/min (加减速 : 1.0/1.0/1.0G)
- 滚珠丝杠轴冷却系统
- 高刚性三点支撑床结构
- 大直径Ø50滚珠丝杠
- 切屑直接落到床中心的结构, 不需要单独的机上螺旋输送机
- 环型弹匣标准应用 (缩短远距离刀具调用时间)
- 一流的换刀时间(切屑到切屑) : 2.6秒
基本特征
高速, 新一代卧式加工中心

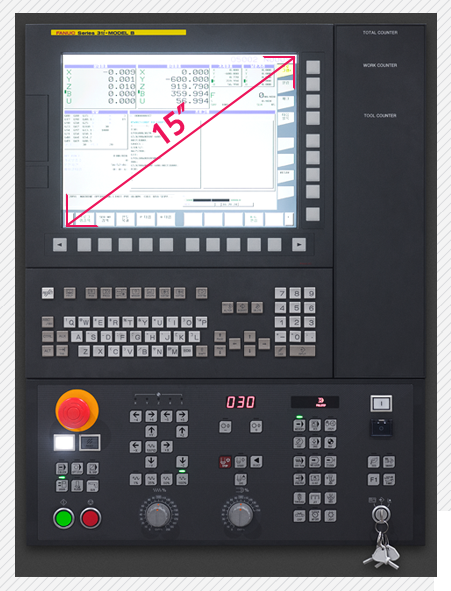

1采用15″大型显示屏
HS5000 II采用15″大型显示屏, 进一步加强了可视性。尤其, 通过大画面改善安装程序及模拟操作等操作环境, 为用户提供更加便利的使用条件。

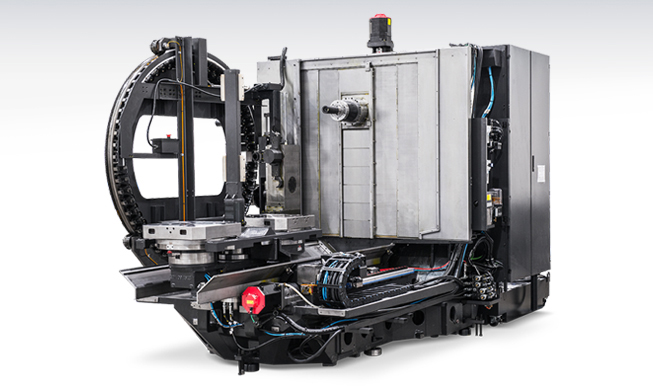

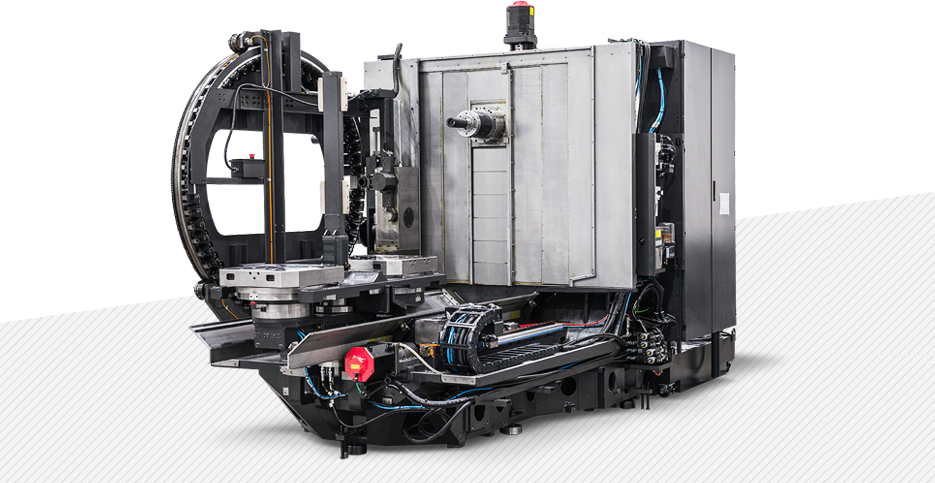

2高刚性结构
最佳的优化结构分析
通过现代威亚独一无二的有限元分析优化了结构中脆弱部位。特别是提高床身及立柱的刚性实现重切削时的卓越性能。

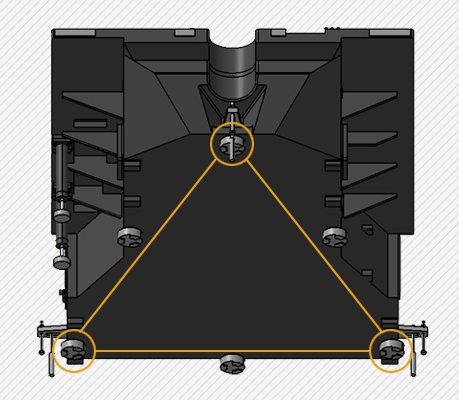

3点支撑床结构节省基础工程,
最大限度地缩短设备安装时间
导轨 & 主轴
高精度主轴和高速加工系统
1导轨

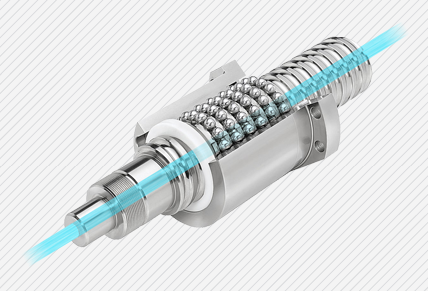

滚珠丝杠轴冷却标准适用于所有轴
全轴采用滚珠丝杠轴冷却技术的HS5000 II通过创新性地减少反复动作发生的进给轴的热变形, 对高精度产品加工具有卓越的功效。

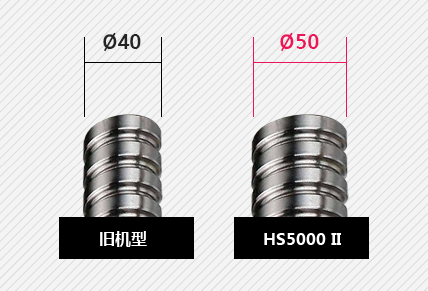

大直径滚珠丝杠
所有滚珠丝杠的直径均增大, 即使在重型加工过程中也能保持高精度。尤其是, 即使在加工切削负荷较大的产品(例如端面铣削)时也可以保持高精度。

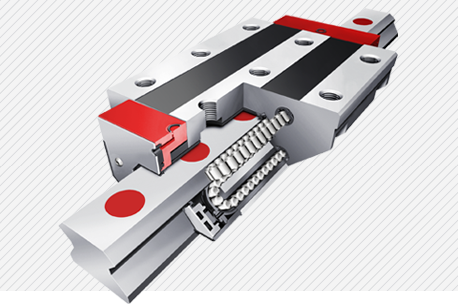

高速滚柱直线导轨
为了最小化非切削时间, 采用直线滚柱导轨确保卓越的加/减速性能和高刚性。各轴滚珠丝杠式直联可靠的数字 式伺服电机设计确保了机床进给的高精确性。
进给轴加减速 (X/Y/Z轴) : 1.0/1.0/1.0G
| 快速移动速度 (X/Y/Z) |
60/60/60 m/min |
| 行程 (X/Y/Z) |
730/730/880 mm |

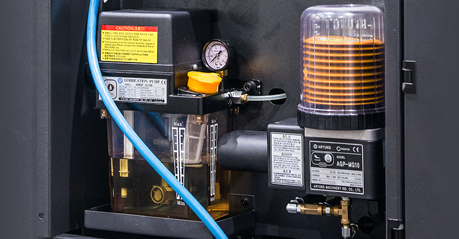

自动润滑油脂供应装置
- 通过PLC控制适时适量供应极少量的润滑脂
- 系统报警 (低液位, 低压力)
- 不需要油水分离器
- 对比普通润滑油每年的维护费用最大可节约 60%
2主轴

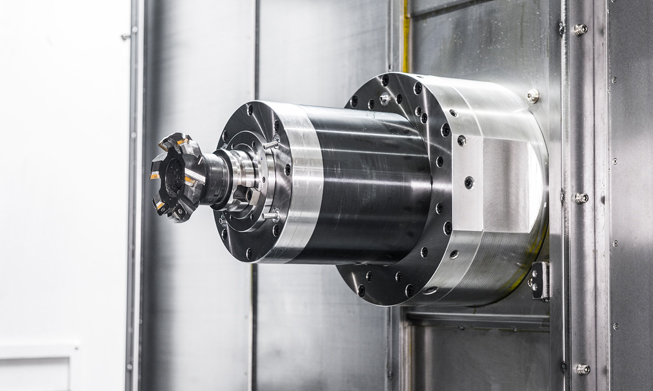

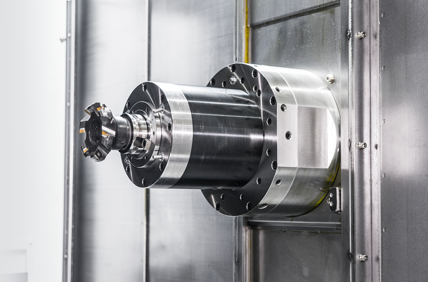

15,000r/min 内置式主轴
通过使用超精密角接触球轴承, 实现了主轴快速加速/减速。主轴箱的设计能够最大限度地减少热位移, 从而减少热量的产生, 并可以保持较高的精度。此外, 主轴冷却系统最大限度地减少在长时间的加工操作中产生的热位移, 并在热稳 定的基础上提供持续的准确性。

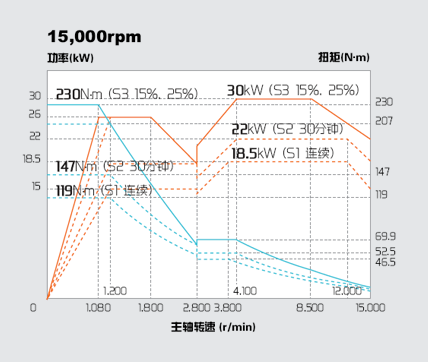

15,000 rpm
| 功率 (最大/连续) |
30/18.5 kW |
| 扭矩 (最大/连续) |
230/119 N·m |

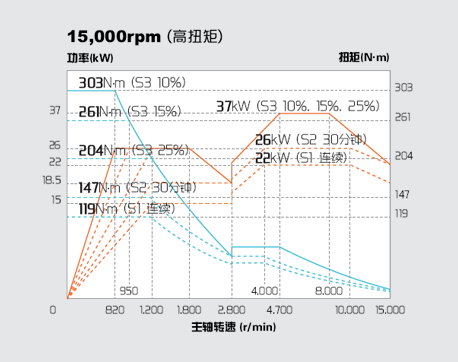

15,000 rpm (高扭矩) OPTION
| 功率 (最大/连续) |
37/22 kW |
| 扭矩 (最大/连续) |
303/119 N·m |
ATC & APC
用户的最佳处理系统
1ATC & APC

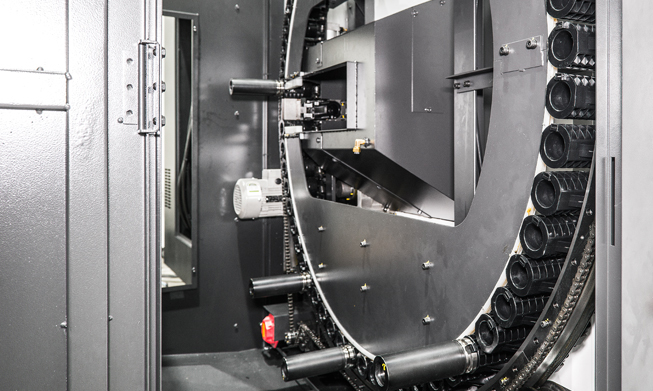

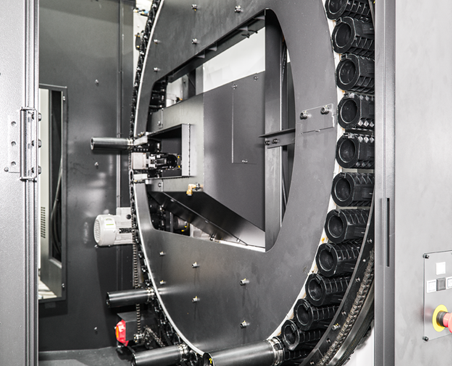

采用40T高速环型刀库 (60T : 选项)
HS5000 II的刀库按照刀具长度实现ATC闸板的开闭幅度最小化, 并通过高速环型设计对比现有的链式结构大幅降低了噪音。
远距离刀具调用最短时间 : 2.9 sec (60T标配)
提高ATC速度 (切屑到切屑)
HS5000 II
2.6 sec
0.9 sec 减少

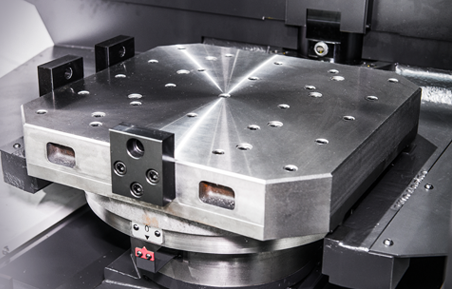

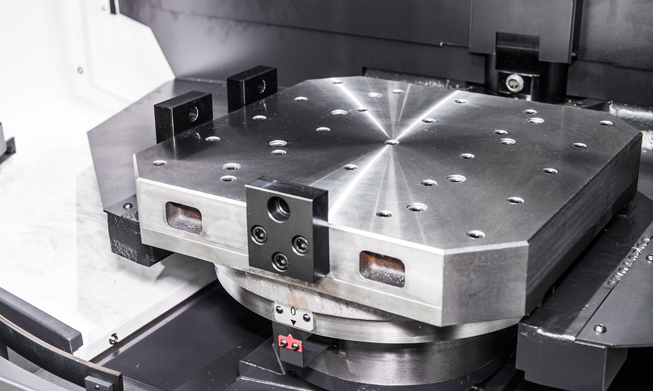

APC & 托盘
APC采用现代威亚的先进技术设计而成, 该APC的驱动时间显著减少。上下料工位托盘可以90°分级选择并锁定, 确保了极大的工件上下料的方便性。
提高APC速度
HS5000 II
9.2 sec
2.8 sec 减少
